زمان خواندن 3 الی 4 دقیقه
مقاومت یکی از پایهایترین مفاهیم در آموزش الکترونیک است. بدون درک درست از مقاومت، تحلیل و طراحی مدارهای الکترونیکی تقریباً غیرممکن میشود. در این مقاله، به زبان ساده و با مثالهای ملموس، یاد میگیریم که مقاومت چیست، چگونه کار میکند و چرا در مدارها اهمیت حیاتی دارد.
درک مفهومی مقاومت باعث میشود:
با شناخت مقاومت، متوجه میشوید که چطور جریان در یک مدار کنترل میشود و چرا در برخی نقاط کاهش پیدا میکند یا محدود میشود.
مقاومتها پایهی تحلیل مدارها هستند. با درک آنها، میتوانید ولتاژ، جریان و توان را در بخشهای مختلف یک مدار محاسبه کنید.
وقتی با مفهوم مقاومت آشنا باشید، میتوانید برای اهدافی مثل محدود کردن جریان، تقسیم ولتاژ یا تنظیم بایاس، مقاومت مناسب را انتخاب کنید.
استفاده درست از مقاومت، از عبور جریان بیش از حد جلوگیری میکند و مانع سوختن قطعاتی مثل LED، آیسی و ترانزیستورها میشود.
مفاهیمی مثل تقویتکنندهها، فیلترها و مدارات کنترل بدون درک صحیح مقاومت قابل یادگیری نیستند.
در جلسه قبلی آموزش الکترونیک گفتیم:

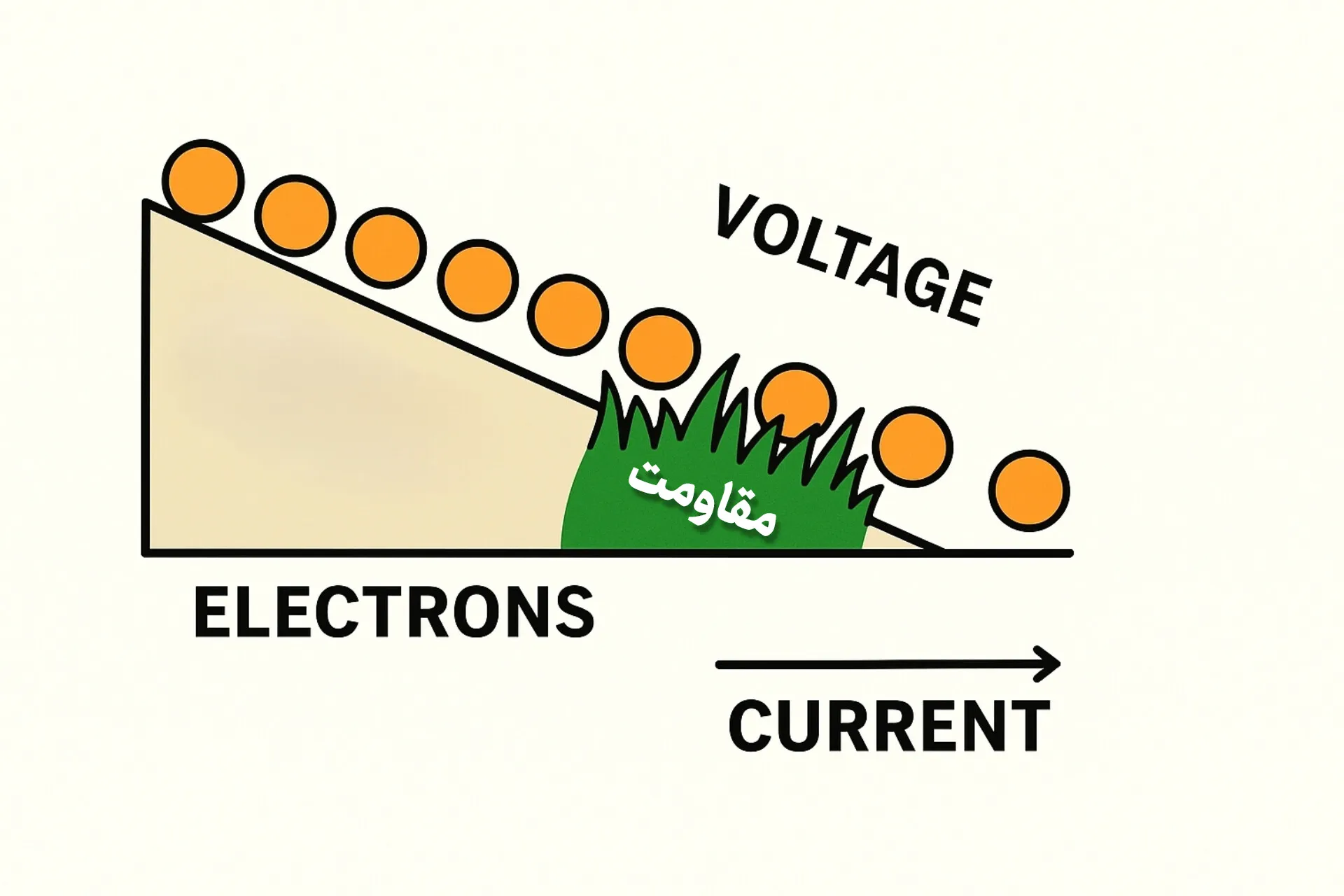

حالا تصور کنید وسط این سطح شیبدار، چمن مصنوعی گذاشتهایم. چه اتفاقی میافتد؟
✅ توپها کندتر حرکت میکنند
✅ برخی شاید متوقف شوند
✅ رسیدن توپها به انتهای مسیر زمان بیشتری میبرد
🔻 این دقیقاً کاری است که مقاومت در مدار انجام میدهد:
جلوگیری از حرکت آزادانهی الکترونها و کاهش جریان!
جریان آب = جریان برق
اختلاف ارتفاع کوه تا دشت = ولتاژ
مقدار آب عبوری در هر ثانیه = جریان
اگر وسط رودخانه یک سد سنگی بگذاریم:
✅ آب نمیتواند بهراحتی عبور کند
✅ سرعت جریان کاهش مییابد
✅ فشار پشت مانع افزایش پیدا میکند
🔻 باز هم میبینیم: مقاومت مثل مانعی در مسیر حرکت الکترونها عمل میکند.
| مثال پینگپنگ | مثال رودخانه | مفهوم الکترونیکی |
|---|---|---|
| حرکت توپها | جریان آب | جریان الکتریکی |
| اختلاف ارتفاع | اختلاف ارتفاع | ولتاژ |
| چمن مصنوعی | سد یا فیلتر سنگی | مقاومت |
🧠 یادمان باشد: هرچه مقاومت بیشتر باشد، جریان کمتر میشود.
مقاومت الکتریکی خاصیتی است که با آن، یک جسم در برابر عبور جریان الکتریکی مخالفت میکند. یعنی جریان نمیتواند بهراحتی از آن عبور کند.
R=V/I
R: مقاومت بر حسب “اهم” (Ω)
: ولتاژ دو سر مقاومت (ولت)
I: جریان عبوری از مقاومت (آمپر)
| عامل | تأثیر بر مقاومت |
|---|---|
| جنس ماده | مثلاً سیم مسی مقاومت کمی دارد، ولی چوب یا پلاستیک زیاد |
| طول سیم (L) | طول بیشتر = مقاومت بیشتر |
| مساحت مقطع (A) | قطر بیشتر = مقاومت کمتر |
| دما | در فلزات، افزایش دما → افزایش مقاومت |
💡 تمام اجسام مقاومت دارند؛ فقط میزان آن متفاوت است.
مقاومت (Resistor) یک قطعه الکترونیکی است که وظیفهاش کاهش یا محدود کردن جریان الکتریکی در مدار است. این قطعه مانع از عبور جریان اضافی میشود و از آسیب به اجزای حساس جلوگیری میکند.
🔹 کنترل جریان
🔹 راهاندازی ایمن LED
🔹 نمونهبرداری ولتاژ
🔹 زمانبندی با خازن در تایمرها
🔹 فیلتر نویز
🔹 و دهها کاربرد دیگر!
| مشخصه | توضیح |
|---|---|
| مقدار مقاومت | معمولاً با رنگ (کد رنگ مقاومت) یا کد عددی نمایش داده میشود |
| توان (Watt) | مقدار گرمایی که میتواند تحمل کند؛ مثلاً ¼ وات، ½ وات و… |
| نوع ساختار | کربنی، فلزی (فیلمی)، سیمی (برای توان بالا) |
در دوره مهندس تحلیلگر به طور کامل با قطعات الکترونیکی آشنا میشی و به تحلیل بردهای الکترونیکی مسلط میشی. برای دریافت اطلاعات بیشتر درمورد دوره مهندس تحلیلگر روی این لینک کلیک کنید.
در این آموزش الکترونیک یاد گرفتیم مقاومت چیست، چه رفتاری در برابر جریان دارد، چگونه در مدارها عمل میکند و چطور انتخاب و محاسبه میشود.
🎯 با یادگیری دقیق مقاومت، شما گام بزرگی در مسیر فهم عمیق الکترونیک و تعمیرات بردهای الکترونیکی برداشتهاید.
این سری آموزشها با هدف آشنایی تعمیرکاران بردهای الکترونیکی با مفاهیم پایهی الکترونیک تهیه شده؛
اون هم به زبانی ساده، تصویری و کاملاً قابل درک، نه فرمولمحور و دانشگاهی!
خب استادِ آیندهی تحلیل و تعمیر بردهای الکترونیکی!
تا اینجای کار با مفهوم مقاومت آشنا شدی، پس وقتشه خودت رو محک بزنی:
🧠 با چندتا سؤال ساده که آخر فایل PDF قرار گرفته، مطمئن شو که مطالب این جلسه برات خوب جا افتاده.
نگران نباش، خبری از سؤالای سخت دانشگاهی نیست! اینا همون نکاتیان که همین الان یاد گرفتی، ولی به شکلی که ذهنت رو فعالتر کنه.
فایل کاملتر این آموزش، همراه با تمرینهای جذاب و طراحی اختصاصی، به صورت PDF برای دانلود در ادامه قرار گرفته:
👉 [دانلود فایل PDF آموزش مقاومت – جلسه اول]
(شامل توضیحات کاملتر، جدولها، تصاویر آموزشی و سؤالات تمرینی)
