✅ چک لیست تعمیرات برد الکترونیکی | آموزش جامع عیب‌یابی مرحله‌به‌مرحله

اگر دنبال یک راهنمای کاربردی برای تعمیر بردهای الکترونیکی هستی، یا در شروع مسیر یادگیری و ورود به دنیای آموزش تعمیر برد قرار داری، این مقاله دقیقاً برای تو نوشته شده. در اینجا یک چک لیست تعمیرات برد گام‌به‌گام داریم که مثل یک نقشه راه، از اولین مرحله بررسی تا تست نهایی، تو رو همراهی می‌کنه.

---

🔧 چرا چک لیست تعمیر برد اهمیت داره؟

عیب‌یابی بدون ترتیب و منطق، نه‌تنها زمان‌بره بلکه ممکنه باعث آسیب‌های بیشتر بشه. یک چک لیست دقیق تعمیرات برد کمک می‌کنه:

• بدون سردرگمی کار رو شروع کنی

• مرحله‌به‌مرحله پیش بری

• قطعه خراب رو سریع و مطمئن پیدا کنی

• از آسیب به قطعات دیگه جلوگیری کنی

---

🛠️ مراحل چک لیست تعمیر برد | از بررسی تا تعمیر

۱. بررسی ظاهری برد 👀

اولین قدم در عیب‌یابی برد الکترونیکی، نگاه دقیق به ظاهره. دنبال این نشونه‌ها بگرد:

• سوختگی یا سیاه‌شدن قطعات

• بادکردگی یا نشتی خازن‌ها

• پایه‌های جداشده یا کج‌شده

• ترک‌های روی مسیر برد

• لحیم‌های سرد یا شکسته

🔍 خیلی وقت‌ها همین بررسی ساده می‌تونه دلیل اصلی خرابی برد رو نشون بده.

---

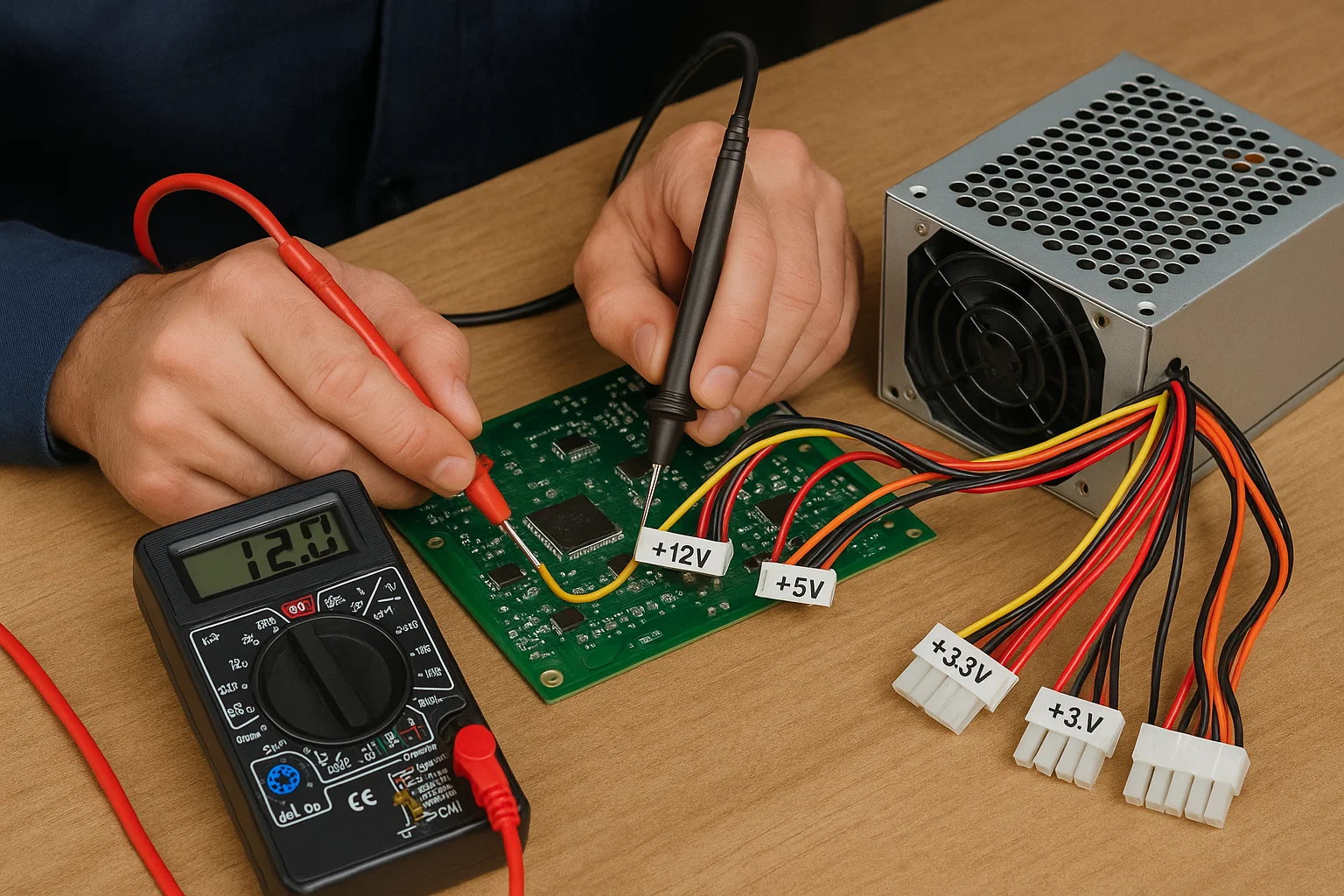

۲. تست منبع تغذیه و ولتاژهای اصلی 🔋

در هر آموزش تعمیر برد، تأکید می‌شه که قبل از هر چیزی، تغذیه برد بررسی بشه. مراحل این تست:

• منبع تغذیه (آداپتور یا پاور) مطمئن استفاده کن

• ولتاژ ورودی و خروجی بخش‌های مختلف مدار رو با مولتی‌متر اندازه بگیر

• به ولتاژهای پایه مثل ۵V، ۱۲V یا ۳.۳V دقت کن

• نوسان یا نبود ولتاژ یعنی اختلال در تأمین تغذیه

---

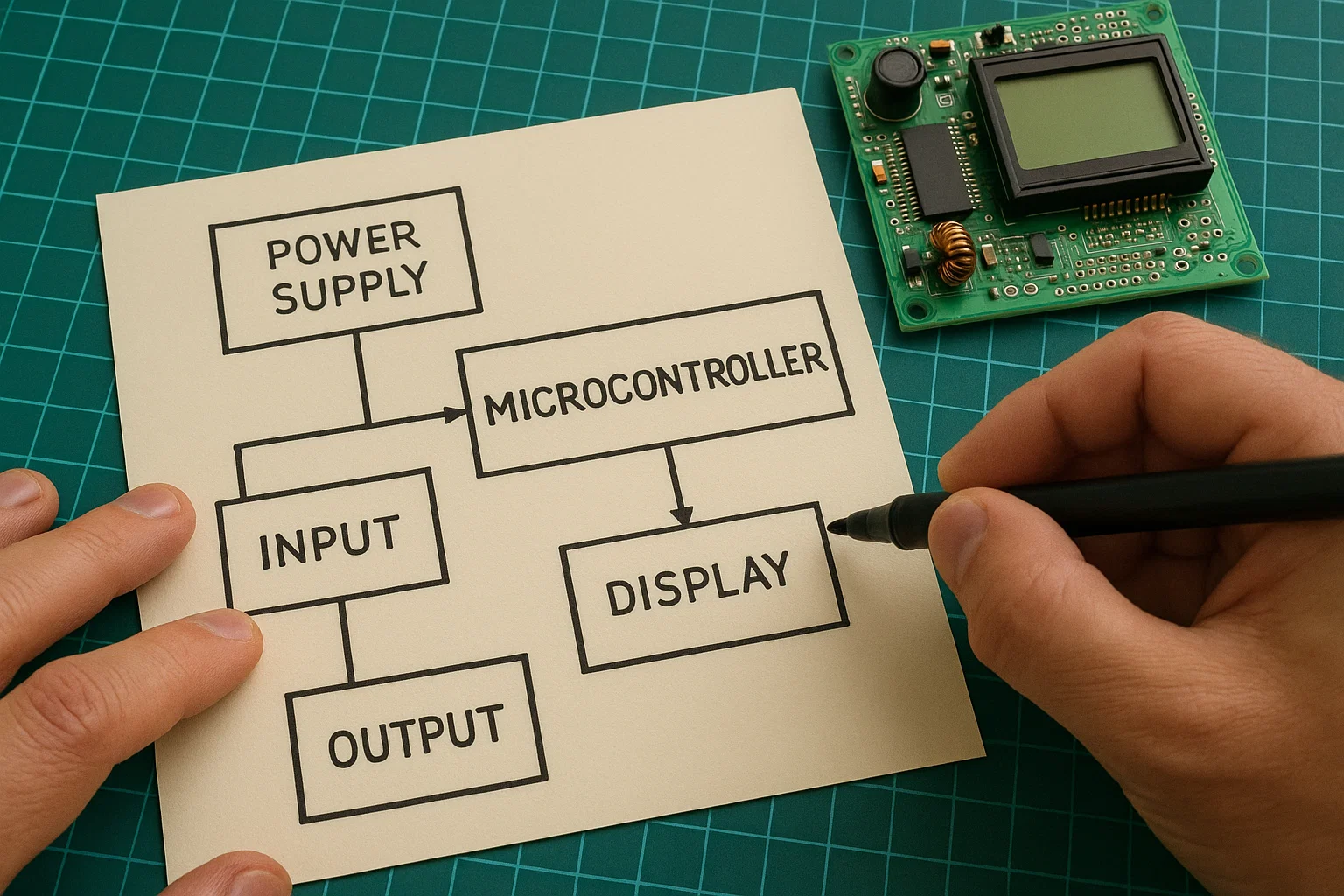

۳. بلوک‌بندی مدار 📦

یکی از اصول طلایی در چک لیست تعمیرات برد، تفکیک برد به بخش‌های عملکردیه. این بخش‌ها معمولاً شامل:

• بخش تغذیه

• ورودی‌ها (سنسورها یا ترمینال‌ها)

• پردازنده یا آی‌سی‌های کنترل

• خروجی‌ها (موتور، رله، LED و…)

• فیدبک یا بازخوردها

✅ با تقسیم برد به این بلوک‌ها، سریع‌تر می‌تونی محل اختلال رو پیدا کنی.

---

۴. تحلیل عملکرد مدار ✅

در این مرحله از آموزش تعمیر برد، باید به درک دقیق‌تری از عملکرد مدار برسی:

• سیگنال رو از ورودی دنبال کن تا به خروجی برسی

• بررسی کن هر قطعه چه نقشی در برد داره

• سعی کن یک نقشه ذهنی برای کل مدار بسازی

🧠 این تحلیل پایه‌ایه برای اینکه بفهمی کدوم بخش واقعاً اشکال داره.

در دوره مهندس تحلیلگر تحلیل و عیب یابی برد رو به صورت اصولی و با دانش الکترونیک آموزش دادیم، بعد از دیدن این دوره میتونی هر بردی رو تحلیل و عیب یابی کنی.

---

۵. بررسی سیگنال‌ها با ابزار 📈

ابزارهایی که در این مرحله به‌کارت میان:

• مولتی‌متر برای تست ولتاژ، مقاومت، تست دیود

• اسیلوسکوپ برای مشاهده شکل موج‌ها در مدارهای آنالوگ یا دیجیتال

• لاجیک آنالایزر برای تست ارتباطات دیجیتال (SPI، UART، I2C و…)

📍 اگر جایی ولتاژ صفر یا غیرعادی دیدی، احتمال خرابی اون بخش زیاده.

---

۶. بررسی اتصال کوتاه و قطعی مسیر ⚡

قبل از روشن‌کردن برد، این تست رو انجام بده:

• مقاومت بین پایه تغذیه و زمین رو با مولتی‌متر اندازه بگیر

• مقاومت خیلی پایین (نزدیک صفر) نشونه اتصال کوتاهه

• دنبال قطعه یا مسیرهایی بگرد که اتصال ناخواسته ایجاد کردن

✅ این مرحله حیاتیه، مخصوصاً زمانی که برد روشن نمی‌شه یا فیوز می‌پره.

---

۷. بررسی دیتاشیت قطعات مشکوک روی برد 📄

در هر آموزش تعمیر برد حرفه‌ای، اهمیت دیتاشیت‌ها بارها تکرار می‌شه:

• مشخصات پایه‌های قطعه

• ولتاژ و جریان کاری

• رفتار الکتریکی داخلی

• نمودار عملکرد

📘 دیتاشیت‌ها راهنمای کامل برای تست قطعه هستن.

---

۸. تعویض قطعه مشکوک به خرابی🔁

اگر به خرابی یک قطعه شک داری:

• اونو از مدار جدا کن

• یک قطعه سالم به جاش بذار

• برد رو تست کن

---

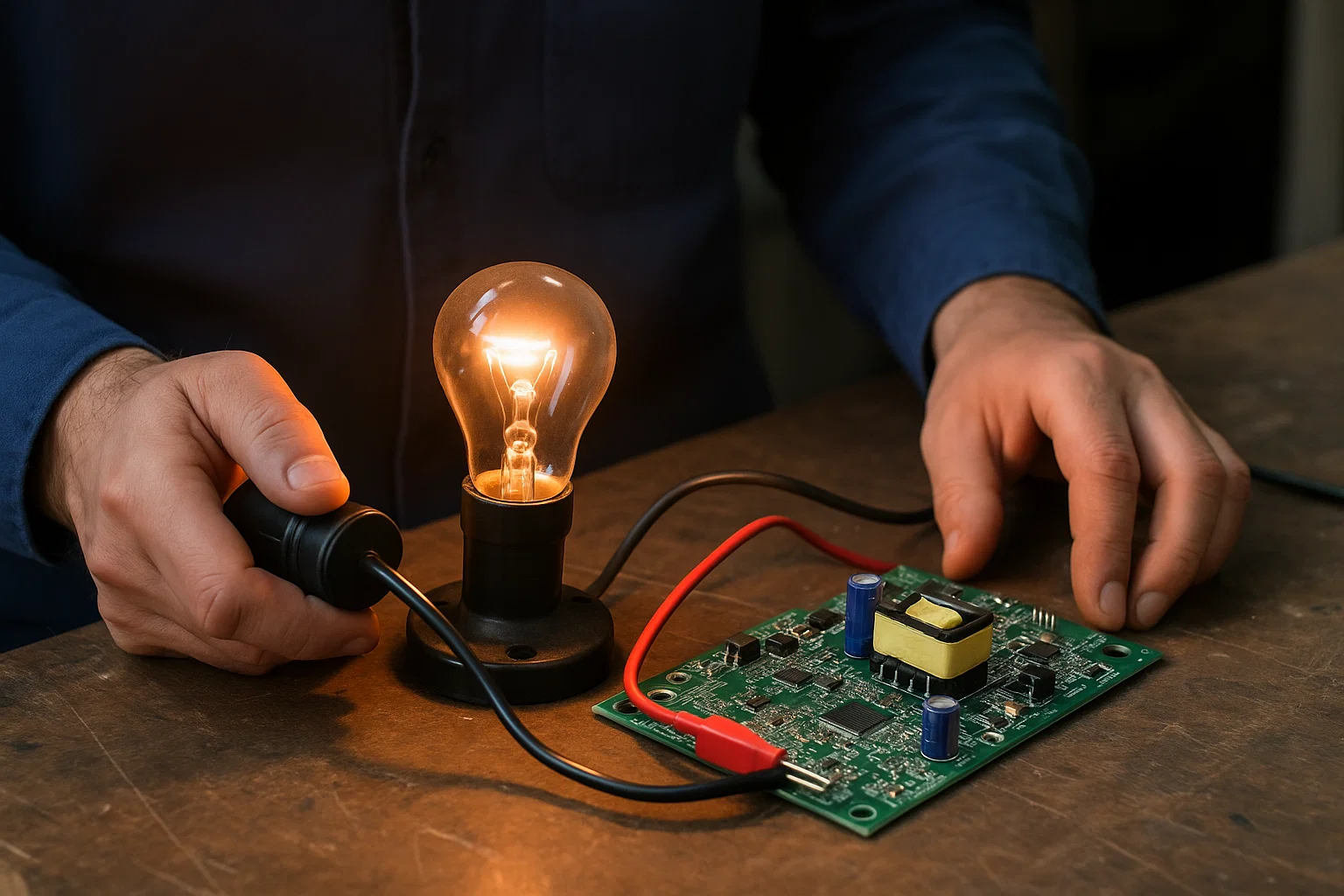

۹. تست اولیه برد با تست لامپ 💡

برای جلوگیری از آسیب مجدد:

• یک لامپ ۱۰۰ وات رو بین برد و منبع تغذیه قرار بده

• اگه لامپ زیاد روشن شد یعنی هنوز جریان‌کشی یا اتصال کوتاه وجود داره

• اگه لحظه‌ای روشن شد و خاموش شد، مدار احتمالاً سالمه

✅ این روش برای تست بردهای حساس یا بعد از تعویض قطعات کاربرد زیادی داره.

---

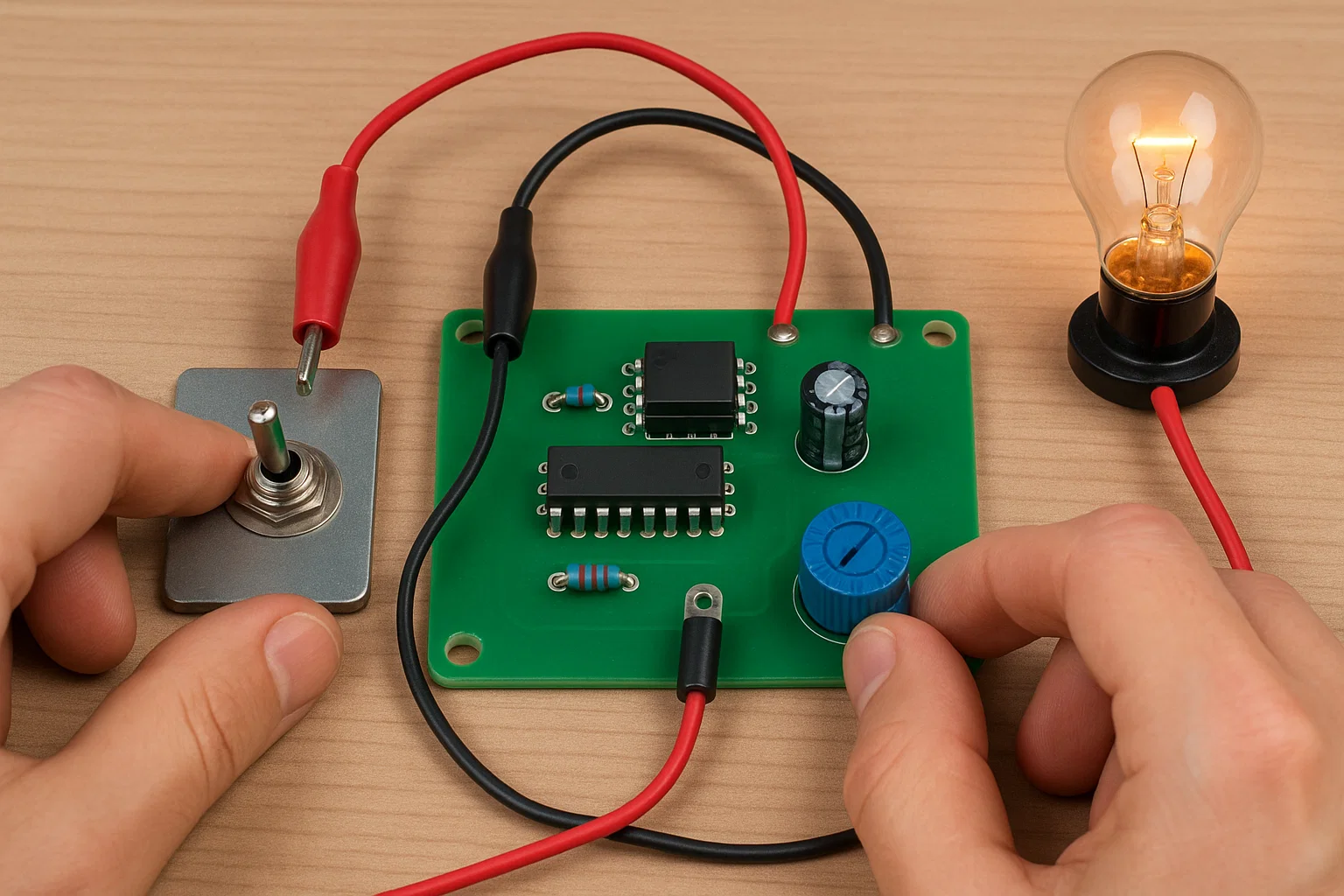

۱۰. شبیه‌سازی ورودی و خروجی مدار 💻آخرین مرحله چک لیست تعمیرات برد

آخرین مرحله از چک لیست تعمیر برد مربوط به تست عملکرد کلی مداره:

• به‌جای سنسور، از یک کلید دستی یا شبیه‌ساز استفاده کن

• به‌جای موتور یا مصرف‌کننده واقعی، از لامپ یا بار آزمایشی استفاده کن

• به‌جای سنسور دما و سنسورهای مقاومتی یا ولوم ها، یک پتانسیومتر دستی ببند

🎯 این روش کمک می‌کنه مدار رو در حالت امن تست کنی و مطمئن شی عملکرد درست داره.

---

🔚 جمع‌بندی: کاربرد چک لیست تعمیر برد و موفقیت در تعمیر بردها

با اجرای این ۱۰ مرحله از چک لیست تعمیرات برد، مسیر عیب‌یابی‌ات شفاف، اصولی و سریع می‌شه.
این مراحل، پایه‌ی اصلی آموزش تعمیر برد حرفه‌ای هستن و رعایتشون باعث می‌شه:

• از آسیب بیشتر به قطعات جلوگیری کنی

• زمانت رو هدر ندی

• سریع‌تر به نتیجه برسی

• در ذهن مشتری، یک تعمیرکار حرفه‌ای شناخته بشی 💪



 برای تعمیرات پاورسوئیچینگ یک چک لیست کاربردی آماده کرده ایم که در این لینک میتونید از اون استفاده کنید.
